萬向油壓攻牙機

型號 : HT-20V HT-24V HT-36V

萬向油壓攻牙機 Universal Hydraulic Tapping Machine

 萬向油壓攻牙機 Universal Hydraulic Tapping Machine

HT-系列 產品特性介紹:

  • HT 系列產品全機採用歐規安全標準電器零件,HT 系列並已取得符合歐規 CE 認證標準。
  • HT 系列產品組裝零件採模組化設計,維修容易。
  • HT 系列產品操作簡易化,不需複雜的油壓壓力及轉速調整操作控制,操作技術門檻低,簡易方便。
  • HT-20 及 HT-24 系列適用於 M12-M24 量產型攻牙作業及較硬材料攻牙作業,材料例如:中碳鋼、模具鋼、不銹鋼、實際運用於、模座、水閥、油壓閥、氣動閥、較厚鋼板、不銹鋼鋼板等,產品之攻牙作業,提高生產效率,增加產能。
  • HT-36系 列適用於 M16-M36、PT 3/4、PT 1" 大尺寸攻牙規格、攻牙扭力大、穩定性高、使用壽命長。


型 號 HT-20V  HT-24V  HT-36V
攻牙能力 M5-M20 M5-M24 M5-M36
主軸轉速 50 -500rpm 50 -350rpm 50-200rpm
工作範圍 500 m/m-2000 m/m
攻牙夾具 #2 - TC820 #3 - TC1433
油壓壓力 120 kg  150 kg
馬達 5HP
額定電壓 AC 220 / 380, 50 / 60  HZ, 3-PHASE
工作桌尺寸 850 m/m x 680 m/m x870 m/m
包裝尺寸 1190 x 1190 x 1160 m/m (Wood Case)
淨重 350kg
毛重 450kg

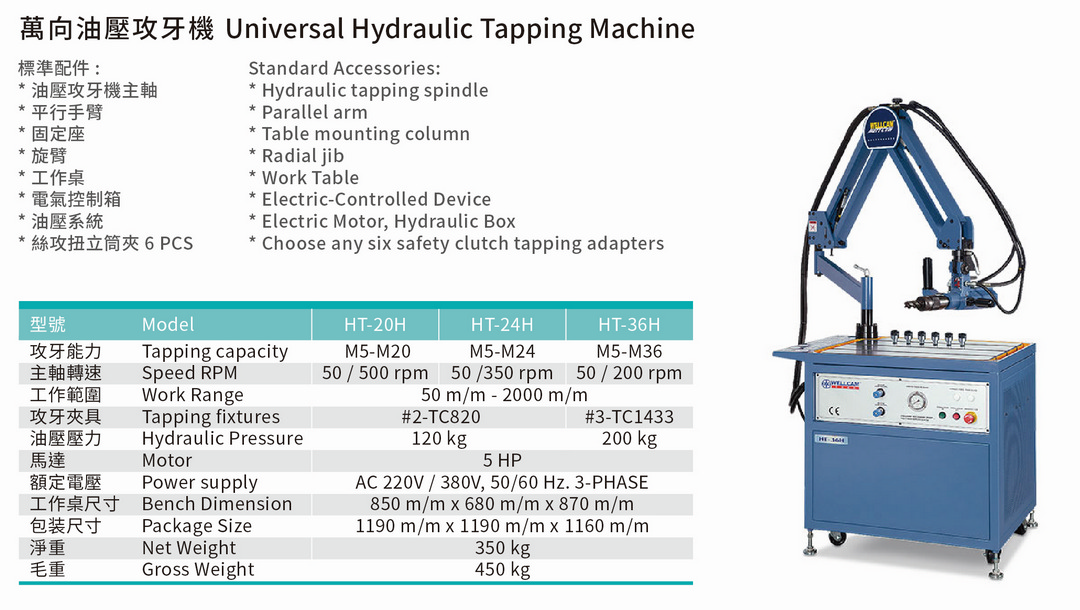

型 號 HT-20H  HT-24H  HT-36H
攻牙能力 M5-M20 M5-M24 M5-M36
主軸轉速 50 -500rpm 50 -350rpm 50-200rpm
工作範圍 400 m/m-2000 m/m
攻牙夾具 #2 - TC820 #3 - TC1433
油壓壓力 120 kg  150 kg
馬達 5HP
額定電壓 AC 220 / 380, 50 / 60  HZ, 3-PHASE
工作桌尺寸 850 m/m x 680 m/m x870 m/m
包裝尺寸 Table : 1140 x 990 x 1190 m/m (Wood Case)
Arm : 1340 x 650 x 470 m/m  (Wood Case)
淨重 Table : 310 kg, Arm: 66 kg
毛重 Table : 380 kg, Arm: 125 kg

型 號 HT-20VL HT-24VL HT-36VL
攻牙能力 M5-M20 M5-M24 M5-M36
主軸轉速 50 -500rpm 50 -350rpm 50-200rpm
工作範圍 400 m/m-2500 m/m
攻牙夾具 #2 - TC820 #3 - TC1433
油壓壓力 120 kg  150 kg
馬達 5HP
額定電壓 AC 220 / 380, 50 / 60  HZ, 3-PHASE
工作桌尺寸 850 m/m x 680 m/m x870 m/m
包裝尺寸 Table : 1140 x 990 x 1190 m/m (Wood Case)
Arm : 1590 x 650 x 470 m/m (Wood Case)
淨重 Table : 310 kg, Arm: 66 kg
毛重 Table : 380 kg, Arm: 135 kg

型 號 HT-20HL HT-24HL HT-36HL
攻牙能力 M5-M20 M5-M24 M5-M36
主軸轉速 50 -500rpm 50 -350rpm 50-200rpm
工作範圍 400 m/m-2500 m/m
攻牙夾具 #2 - TC820 #3 - TC1433
油壓壓力 120 kg  150 kg
馬達 5HP
額定電壓 AC 220 / 380, 50 / 60  HZ, 3-PHASE
工作桌尺寸 850 m/m x 680 m/m x870 m/m
包裝尺寸 Table : 1140 x 990 x 1190 m/m (Wood Case)
Arm : 1590 x 650 x 470 m/m  (Wood Case)
淨重 Table : 310 kg, Arm: 66 kg
毛重 Table : 380 kg, Arm: 135 kg
