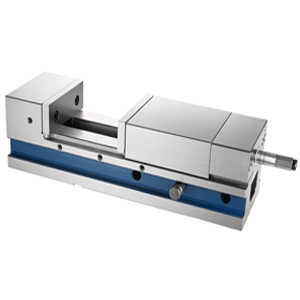

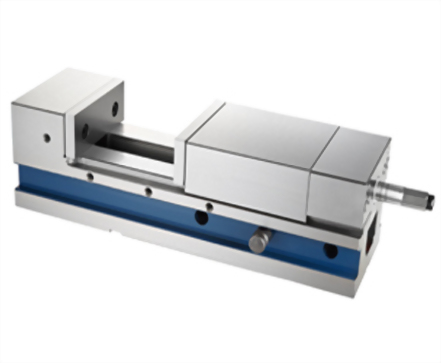

MC內藏式增壓角固虎鉗 CMHA
MC內藏式增壓角固虎鉗 CMHA
|
model |
A |
B |
C |
D |
E |
F |
G |
I |
M |
P |
|
CMHA-100 |
105 |
404 |
540 |
62 |
42 |
64.5 |
40 |
16 |
122 |
12.5 |
|
CMHA-150 |
154 |
507 |
710 |
85 |
57 |
84.5 |
55 |
18 |
165 |
15.5 |
|
CMHA-200 |
200 |
606 |
755 |
95 |
62 |
89.5 |
67 |
18 |
190 |
18.5 |
model
Clamping range J
Clamping force kgf
Weight kg
X
Y
Z
CMHA-100
0-85
85-170
2500
22
CMHA-150
0-90
90-180
180-270
5000
50
CMHA-200
0-100
100-200
200-300
7000
80
特點：
Ø 虎鉗本台採用球狀石墨鑄鐵FCD600材質。
Ø 角固式半圓球可產生角固下鎖之力，可防止工件上浮。
Ø 虎鉗可以側立使用。
Ø 虎鉗滑動面均經硬化熱處理HRC45°，堅固耐用、確保精度。
Ø 虎鉗的滑動上蓋座可取出，方便清除虎鉗內部之鐵屑。
Ø 虎鉗本體的高度與定位鍵槽皆做定寸規格，可以多台一起使用。
