細目型電磁盤 / 極細目型電磁盤

型號 : GIW GIW-A

細目型電磁盤 / 極細目型電磁盤

細目型電磁盤 / 極細目型電磁盤

磁場強度 500 GAUSS 以上


用途:
● 適用於磨床作業等之輕研削。

特點﹕
● 面板係由錫塊焊錫填充,增加面板強度,及防水性。
● 對薄形及小型工件排列成面之相互吸引吸著有良好之效果,吸著力較大。
● 可多塊合併成大面積使用。
● 特殊尺寸可以訂製。

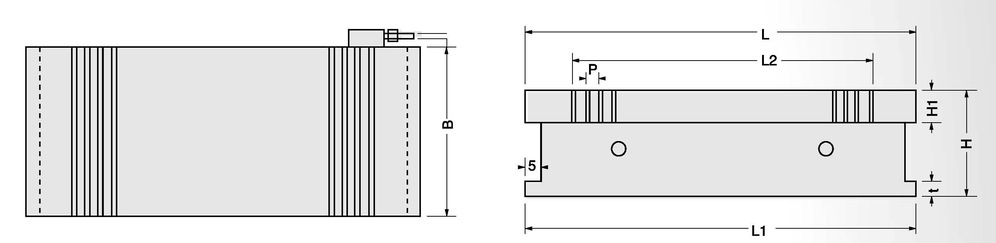

型號

尺寸

磁盤面

磁極間距


安置面

電壓

電流

高度

重量

B

L

L2

H1

P

B

L1

t

(DC)

(A)

(H)

(KG)

GIW-612

150×300

150

300

240

23

For GIW

=4(1+3)


For GIW-A

=2(1+1)

150

300

18

90V (60V ~ 110V)

0.45 A

113

35

GIW-816

200×400

200

400

340

200

400

0.9 A

60

GIW-818

200×450

200

450

400

200

450

1.2 A

68

GIW-820

200×500

200

500

440

200

500

1.3 A

70

GIW-1020

250×500

250

500

440

250

500

1.4 A

90

GIW-1224

300×600

300

600

540

300

600

1.6 A

126

GIW-1628

400×700

400

700

640

400

700

3.2 A

215

GIW-1632

400×800

400

800

740

400

800

3.7 A

226

GIW-2040

500×1000

500

1000

940

26

500

1000

20

4.8 A

385

OPTIONS















細目型電磁盤 / 極細目型電磁盤 規格尺寸
