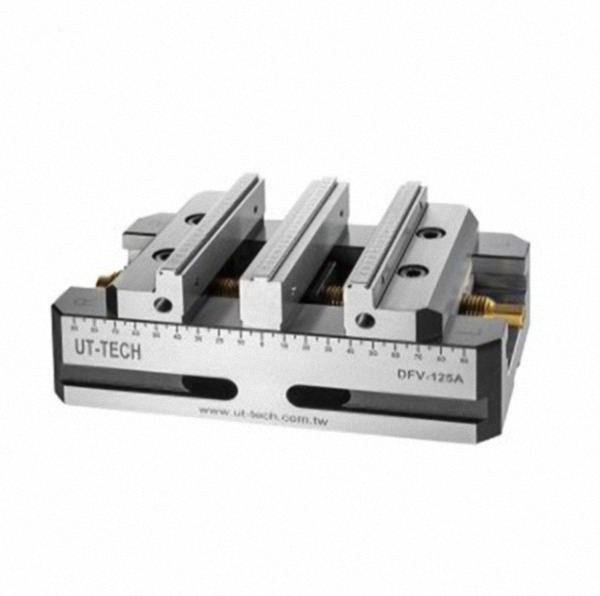

五軸虎鉗-雙夾式 DFV-125
五軸虎鉗-雙夾式 DFV-125
|

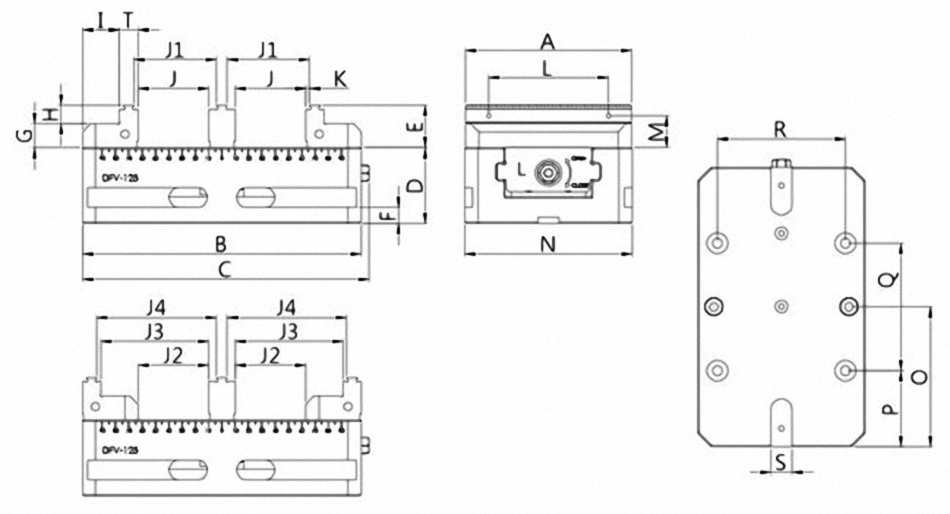

MODEL |
A |
B |
C |
D |
E |
F |
G |
H |
|
DFV-125 |
125 |
210 |
215.5 |
57 |
32 |
12 |
18 |
14 |
|
I |
T |
K |
L |
M |
N |
O |
P |
Q |
|
28 |
14 |
3 |
90 |
24 |
126 |
105 |
57 |
96 |
|
R |
S |
J |
J1 |
J2 |
J3 |
J4 |
夾持力 |
淨重 |
|
96 |
16 |
53 |
62 |
53 |
81 |
90 |
1800kgf |
10.6kgs |
特點：
Ø 同動求心夾持虎鉗，重複夾持定位精度高(可達0.01mm)，適用於精密四、五軸CNC工具機、分度盤，或精密立 / 臥式綜合銑切削加工中心機之精密加工使用。
Ø 虎鉗本體及零件採高級合金鋼製作，並經高品質調質及硬化熱處理具高強度、高耐磨、高抗張力之特性。本虎鉗經各道精密加工及研磨處理，虎鉗基準面及夾持面精度高。
Ø 螺桿經調質及高週波處理後，並經高精密鍍鈦處理，大幅提升螺桿的強度及耐磨度。
Ø 鉗口熱處理硬度為HRC45°，可夾持HRC40°以下的高硬度材質。
Ø 移動塊增加虎口孔位設計，可快速更換或增加所需鉗口(虎口板)，符合不同加工物件之夾持需求，使夾持工件更為多樣及靈活。
Ø 本虎鉗可使用五種不同夾持方式(J~J4)，適用各種加工方式及工件大小，提供靈活的夾持方式。
Ø 本虎鉗可使用壓板及定位鍵，可搭配連接盤或直接在工作檯面上固定後即可使用。
Ø 虎鉗之本體高度皆有定寸規格（D），可多台同時使用。
