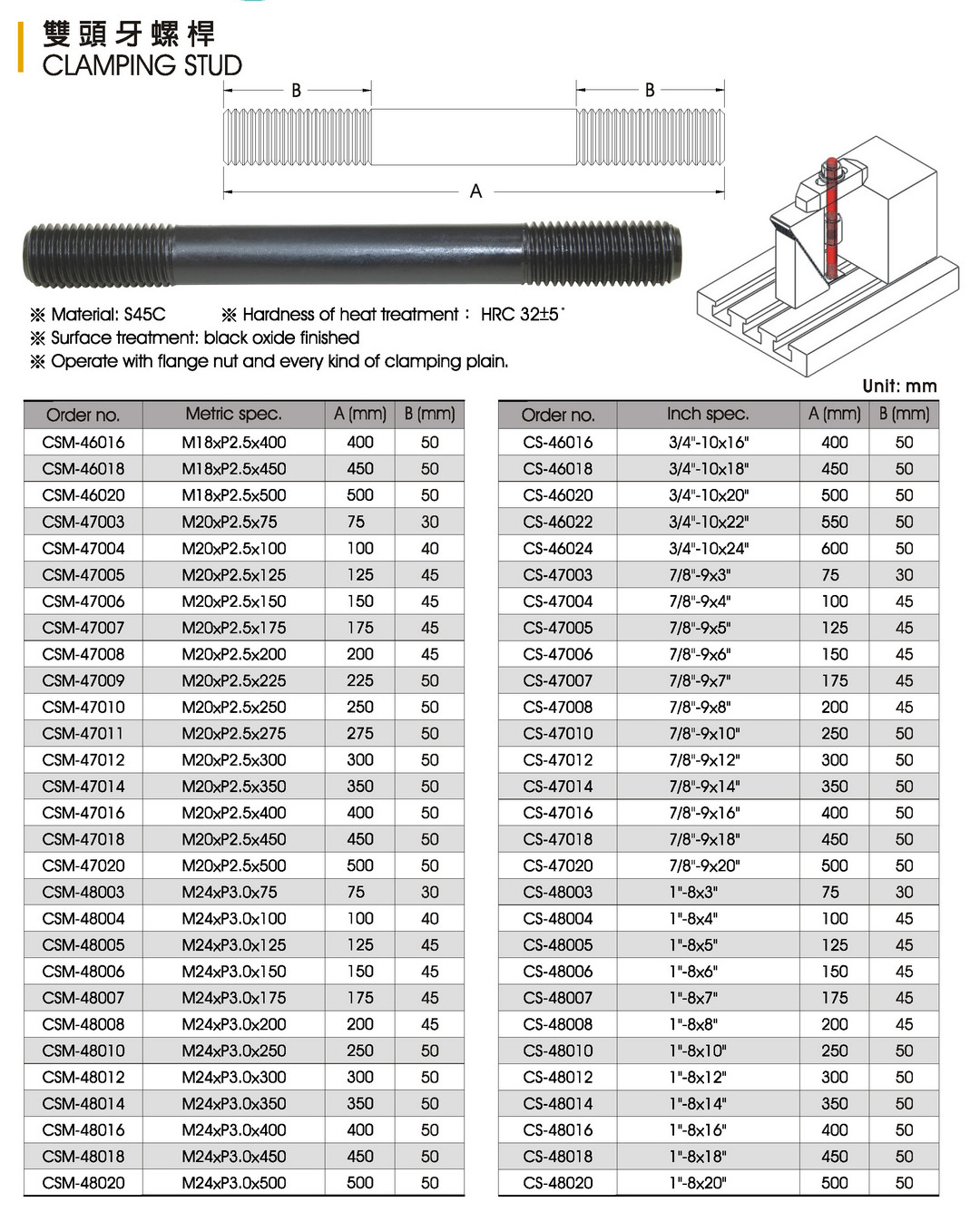

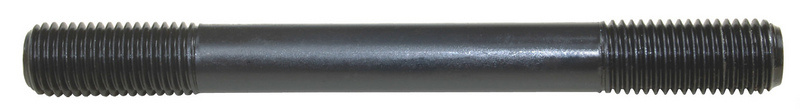

雙頭牙螺桿 CK-CS  Clamping stud



l          Purpose: Operate with flange nut and every kind of clamping plain for fixing work piece on slotted table.

l          Material: S45C, black oxide furnished

l          Heat treatment HRC 32±5°

l          Product spec: Inch size 5/16”/3/8”/1/2”/5/8”/3/4”7/8”/1”
Metric size M8/M10/M12/M14 /M16/M18/M20/M22/M24


Order no.

Metric spec.

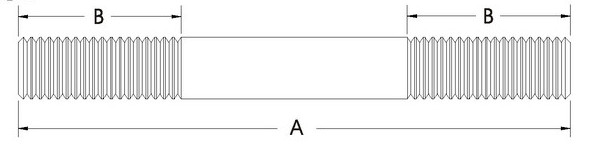

A(mm)

B(mm)

CSM-42002

M8×P1.25×50

50

20

CSM-42003

M8×P1.25×75

75

30

CSM-42004

M8×P1.25×100

100

40

CSM-42005

M8×P1.25×125

125

40

CSM-42006

M8×P1.25×150

150

40

CSM-42007

M8×P1.25×175

175

40

CSM-42008

M8×P1.25×200

200

40

CSM-43002

M10×P1.5×75

50

20

CSM-43003

M10×P1.5×75

75

30

CSM-43004

M10×P1.5×100

100

40

CSM-43005

M10×P1.5×125

125

40

CSM-43006

M10×P1.5×150

150

40

CSM-43007

M10×P1.5×175

175

40

CSM-43008

M10×P1.5×200

200

40

CSM-44002

M12×P1.75×50

50

20

CSM-44003

M12×P1.75×75

75

30

CSM-44004

M12×P1.75×100

100

40

CSM-44005

M12×P1.75×125

125

40

CSM-44006

M12×P1.75×150

150

40

CSM-44007

M12×P1.75×175

175

40

CSM-44008

M12×P1.75×200

200

40

CSM-44009

M12×P1.75×225

225

45

CSM-44010

M12×P1.75×250

250

45

CSM-44012

M12×P1.75×300

300

45

CSM-44014

M12×P1.75×350

350

45

CSM-44016

M12×P1.75×400

400

45

CSM-44503

M14×P2.0×75

75

30

CSM-44504

M14×P2.0×100

100

40

CSM-44505

M14×P2.0×125

125

40

CSM-44506

M14×P2.0×150

150

40

CSM-44507

M14×P2.0×175

175

40

CSM-44508

M14×P2.0×200

200

40

CSM-44509

M14×P2.0×225

225

45

CSM-44510

M14×P2.0×250

250

45

CSM-44512

M14×P2.0×300

300

45

CSM-44514

M14×P2.0×350

350

45

CSM-44516

M14×P2.0×400

400

45

CSM-45003

M16×P2.0×75

75

30

CSM-45004

M16×P2.0×100

100

45

CSM-45005

M16×P2.0×125

125

45

CSM-45006

M16×P2.0×150

150

45

CSM-45007

M16×P2.0×175

175

45

CSM-45008

M16×P2.0×200

200

45

CSM-45009

M16×P2.0×225

225

45

CSM-45010

M16×P2.0×250

250

45

CSM-45012

M16×P2.0×300

300

45

CSM-45014

M16×P2.0×350

350

45

CSM-45016

M16×P2.0×400

400

45

CSM-45018

M16×P2.0×450

450

45

CSM-45020

M16×P2.0×500

500

45

CSM-46003

M18×P2.5×75

75

30

CSM-46004

M18×P2.5×100

100

40

CSM-46005

M18×P2.5×125

125

45

CSM-46006

M18×P2.5×150

150

45

CSM-46007

M18×P2.5×175

175

45

CSM-46008

M18×P2.5×200

200

45

CSM-46010

M18×P2.5×250

250

50

CSM-46012

M18×P2.5×300

300

50

CSM-46014

M18×P2.5×350

350

50

CSM-46016

M18×P2.5×400

400

50

CSM-46018

M18×P2.5×450

450

50

CSM-46020

M18×P2.5×500

500

50

CSM-47003

M20×P2.5×75

75

30

CSM-47004

M20×P2.5×100

100

40

CSM-47005

M20×P2.5×125

125

45

CSM-47006

M20×P2.5×150

150

45

CSM-47007

M20×P2.5×175

175

45

CSM-47008

M20×P2.5×200

200

45

CSM-47009

M20×P2.5×225

225

50

CSM-47010

M20×P2.5×250

250

50

CSM-47011

M20×P2.5×275

275

50

CSM-47012

M20×P2.5×300

300

50

CSM-47014

M20×P2.5×350

350

50

CSM-47016

M20×P2.5×400

400

50

CSM-47018

M20×P2.5×450

450

50

CSM-47020

M20×P2.5×500

500

50

CSM-48003

M24×P3.0×75

75

30

CSM-48004

M24×P3.0×100

100

40

CSM-48005

M24×P3.0×125

125

45

CSM-48006

M24×P3.0×150

150

45

CSM-48007

M24×P3.0×175

175

45

CSM-48008

M24×P3.0×200

200

45

CSM-48010

M24×P3.0×250

250

50

CSM-48012

M24×P3.0×300

300

50

CSM-48014

M24×P3.0×350

350

50

CSM-48016

M24×P3.0×400

400

50

CSM-48018

M24×P3.0×450

450

50

CSM-48020

M24×P3.0×500

500

50



Order no.

Inch spec.

A(mm)

B(mm)

CS-42003

5/16"-18×3"

75

30

CS-42004

5/16"-18×4"

100

40

CS-42005

5/16"-18×5"

125

40

CS-42006

5/16"-18×6"

150

40

CS-42007

5/16"-18×7"

175

40

CS-42008

5/16"-18×8"

200

40

CS-43003

3/8"-16×3"

75

30

CS-43004

3/8"-16×4"

100

40

CS-43005

3/8"-16×5"

125

40

CS-43006

3/8"-16×6"

150

40

CS-43007

3/8"-16×7"

175

40

CS-43008

3/8"-16×8"

200

40

CS-44003

1/2"-12×3"

75

30

CS-44004

1/2"-12×4"

100

40

CS-44005

1/2"-12×5"

125

40

CS-44006

1/2"-12×6"

150

40

CS-44007

1/2"-12×7"

175

40

CS-44008

1/2"-12×8"

200

40

CS-44009

1/2"-12×9"

225

45

CS-44010

1/2"-12×10"

250

45

CS-44012

1/2"-12×12"

300

45

CS-44014

1/2"-12×14"

350

45

CS-44016

1/2"-12×16"

400

45

CS-44503

1/2"-13UNC×3"

75

30

CS-44504

1/2"-13UNC×4"

100

40

CS-44505

1/2"-13UNC×5"

125

40

CS-44506

1/2"-13UNC×6"

150

40

CS-44507

1/2"-13UNC×7"

175

40

CS-44508

1/2"-13UNC×8"

200

40

CS-44509

1/2"-13UNC×9"

225

45

CS-44510

1/2"-13UNC×10"

250

45

CS-44512

1/2"-13UNC×12"

300

45

CS-44514

1/2"-13UNC×14"

350

45

CS-44516

1/2"-13UNC×16"

400

45

CS-45003

5/8"-11×3"

75

30

CS-45004

5/8"-11×4"

100

40

CS-45005

5/8"-11×5"

125

40

CS-45006

5/8"-11×6"

150

40

CS-45007

5/8"-11×7"

175

40

CS-45008

5/8"-11×8"

200

40

CS-45009

5/8"-11×9"

225

45

CS-45010

5/8"-11×10"

250

45

CS-45011

5/8"-11×11"

275

45

CS-45012

5/8"-11×12"

300

45

CS-45014

5/8"-11×14"

350

45

CS-45016

5/8"-11×16"

400

45

CS-45018

5/8"-11×18"

450

45

CS-45020

5/8"-11×20"

500

45

CS-46003

3/4"-10×3"

75

30

CS-46004

3/4"-10×4"

100

40

CS-46005

3/4"-10×5"

125

45

CS-46006

3/4"-10×6"

150

45

CS-46007

3/4"-10×7"

175

45

CS-46008

3/4"-10×8"

200

45

CS-46009

3/4"-10×9"

225

50

CS-46010

3/4"-10×10"

250

50

CS-46011

3/4"-10×11"

275

50

CS-46012

3/4"-10×12"

300

50

CS-46014

3/4"-10×14"

350

50

CS-46016

3/4"-10×16"

400

50

CS-46018

3/4"-10×18"

450

50

CS-46020

3/4"-10×20"

500

50

CS-46022

3/4"-10×22"

550

50

CS-46024

3/4"-10×24"

600

50

CS-47003

7/8"-9×3"

75

30

CS-47004

7/8"-9×4"

100

45

CS-47005

7/8"-9×5"

125

45

CS-47006

7/8"-9×6"

150

45

CS-47007

7/8"-9×7"

175

45

CS-47008

7/8"-9×8"

200

45

CS-47010

7/8"-9×10"

250

50

CS-47012

7/8"-9×12"

300

50

CS-47014

7/8"-9×14"

350

50

CS-47016

7/8"-9×16"

400

50

CS-47018

7/8"-9×18"

450

50

CS-47020

7/8"-9×20"

500

50

CS-48003

1"-8×3"

75

30

CS-48004

1"-8×4"

100

45

CS-48005

1"-8×5"

125

45

CS-48006

1"-8×6"

150

45

CS-48007

1"-8×7"

175

45

CS-48008

1"-8×8"

200

45

CS-48010

1"-8×10"

250

50

CS-48012

1"-8×12"

300

50

CS-48014

1"-8×14"

350

50

CS-48016

1"-8×16"

400

50

CS-48018

1"-8×18"

450

50

CS-48020

1"-8×20"

500

50
