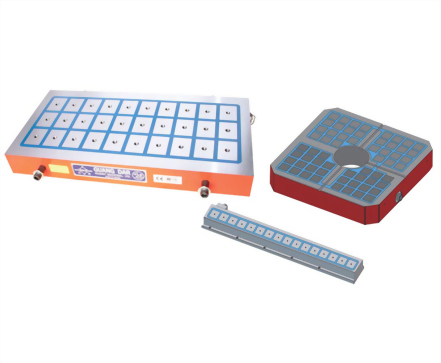

永磁電磁盤 / 磁盤控制器
永磁電磁盤 / 磁盤控制器
用途：
● 適用於模具加工，CNC工具機等長時間吸磁之加工。
特點﹕
● 吸磁1.5秒，逆磁1.5秒，增加工作效率。
● 不因瞬間停電而喪失吸力導致工件損壞及傷害工作人員
● 因無電力負載，所以省電，不發熱。
● 無磁盤因發熱產生的致命傷-熱變形，所以精度高(1um)以內。
● 不易變形，所以不用常常修整磁盤面，增加磁盤壽命。
|

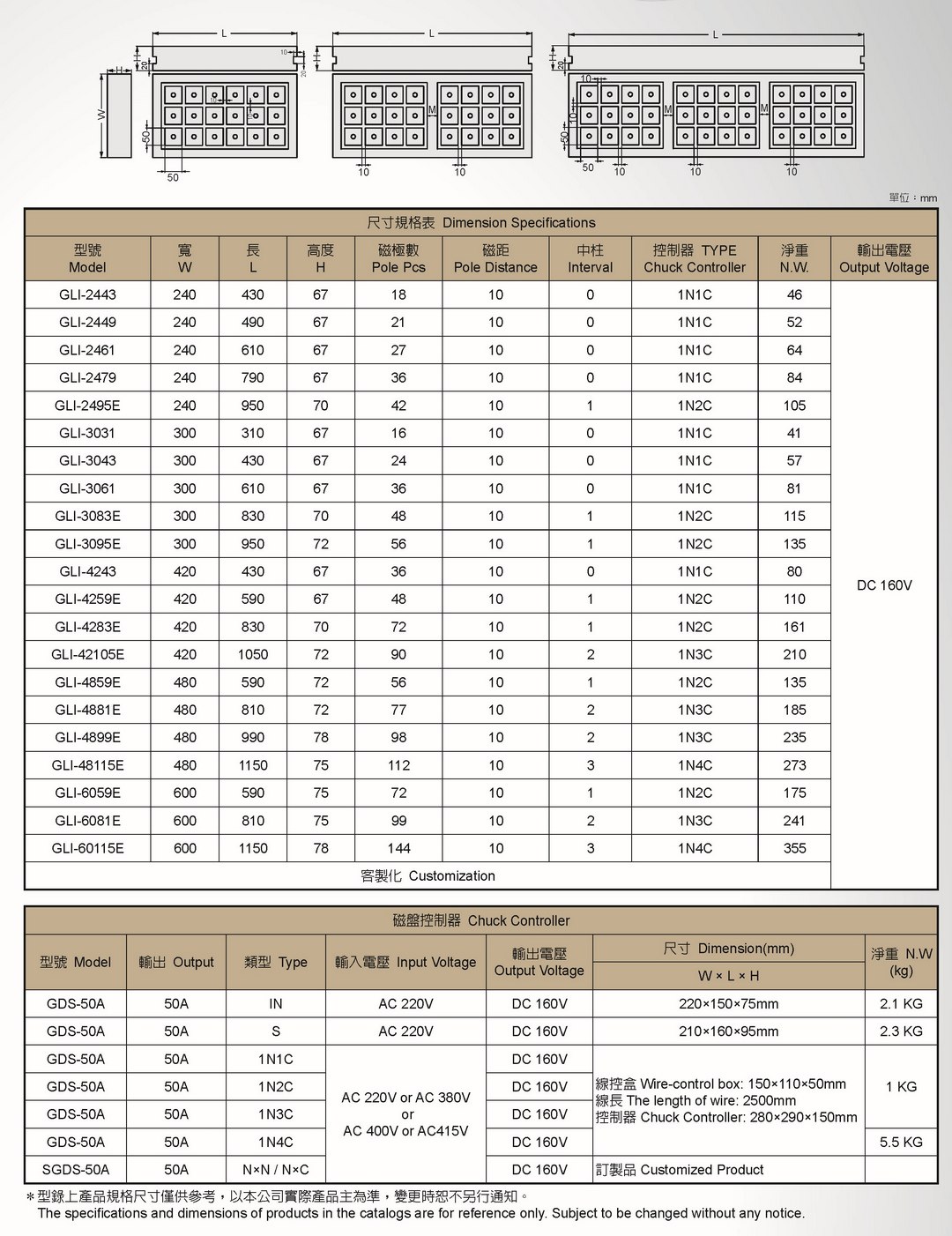

尺寸規格表 |
|||||||||
|
型號 |
寬 |
長 |
高度 |
磁極數 |
磁距 |
中柱 |
控制器 |
淨重 |
輸出電壓 |
|
GLI-2443 |
240 |
430 |
67 |
18 |
10 |
0 |
1N1C |
46 |
DC 160V |
|
GLI-2449 |
240 |
490 |
67 |
21 |
10 |
0 |
1N1C |
52 |
|
|
GLI-2461 |
240 |
610 |
67 |
27 |
10 |
0 |
1N1C |
64 |
|
|
GLI-2479 |
240 |
790 |
67 |
36 |
10 |
0 |
1N1C |
84 |
|
|
GLI-2495E |
240 |
950 |
70 |
42 |
10 |
1 |
1N2C |
105 |
|
|
GLI-3031 |
300 |
310 |
67 |
16 |
10 |
0 |
1N1C |
41 |
|
|
GLI-3043 |
300 |
430 |
67 |
24 |
10 |
0 |
1N1C |
57 |
|
|
GLI-3061 |
300 |
610 |
67 |
36 |
10 |
0 |
1N1C |
81 |
|
|
GLI-3083E |
300 |
830 |
70 |
48 |
10 |
1 |
1N2C |
115 |
|
|
GLI-3095E |
300 |
950 |
72 |
56 |
10 |
1 |
1N2C |
135 |
|
|
GLI-4243 |
420 |
430 |
67 |
36 |
10 |
0 |
1N1C |
80 |
|
|
GLI-4259E |
420 |
590 |
67 |
48 |
10 |
1 |
1N2C |
110 |
|
|
GLI-4283E |
420 |
830 |
70 |
72 |
10 |
1 |
1N2C |
161 |
|
|
GLI-42105E |
420 |
1050 |
72 |
90 |
10 |
2 |
1N3C |
210 |
|
|
GLI-4859E |
480 |
590 |
72 |
56 |
10 |
1 |
1N2C |
135 |
|
|
GLI-4881E |
480 |
810 |
72 |
77 |
10 |
2 |
1N3C |
185 |
|
|
GLI-4899E |
480 |
990 |
78 |
98 |
10 |
2 |
1N3C |
235 |
|
|
GLI-48115E |
480 |
1150 |
75 |
112 |
10 |
3 |
1N4C |
273 |
|
|
GLI-6059E |
600 |
590 |
75 |
72 |
10 |
1 |
1N2C |
175 |
|
|
GLI-6081E |
600 |
810 |
75 |
99 |
10 |
2 |
1N3C |
241 |
|
|
GLI-60115E |
600 |
1150 |
78 |
144 |
10 |
3 |
1N4C |
355 |
|
|
客製化 |
|||||||||
|

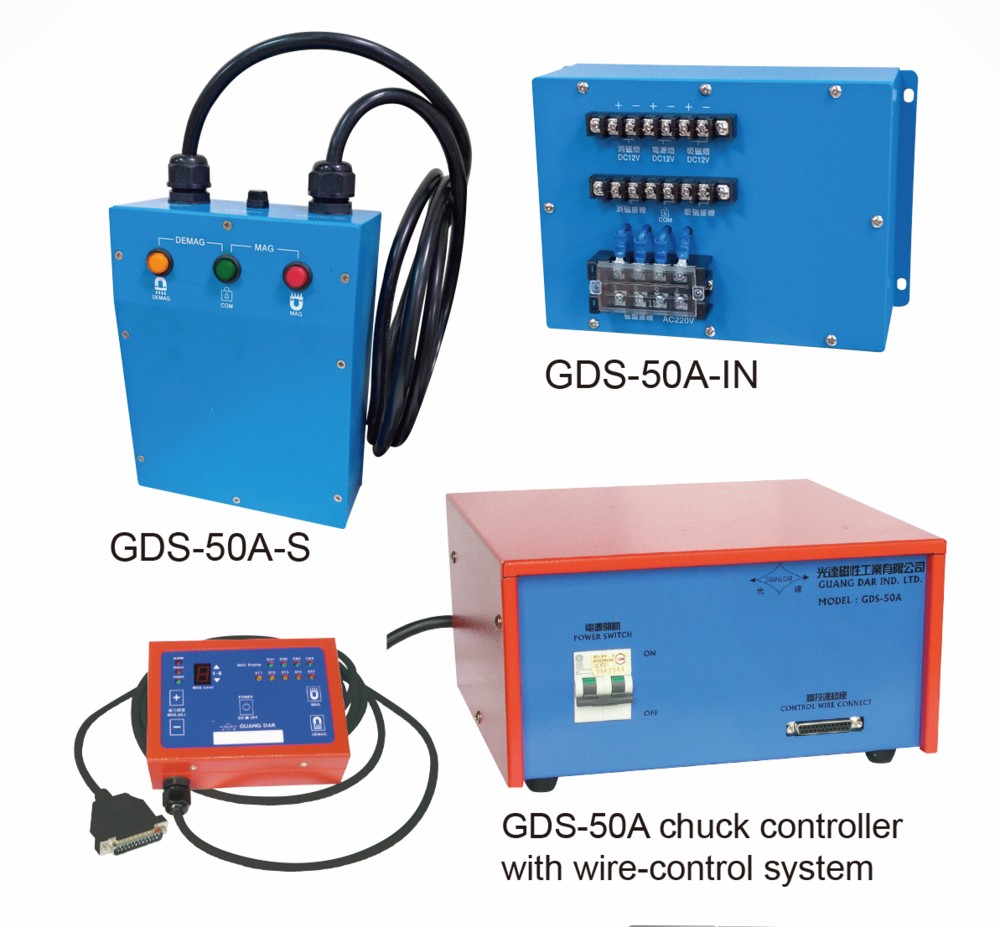

磁盤控制器 |
||||||
|
型 號 |
輸 出 |
類 型 |
輸入電壓 |
輸出電壓 |
尺 寸(mm) |
淨 重(kg) |
|
W × L × H |
||||||
|
GDS-50A |
50A |
IN |
AC 220V |
DC 160V |
220×150×75mm |
2.1 KG |
|
GDS-50A |
50A |
S |
AC 220V |
DC 160V |
210×160×95mm |
2.3 KG |
|
GDS-50A |
50A |
1N1C |
AC 220V or AC 380V or AC 400V or AC415V |
DC 160V |
線控盒: 150×110×50mm 線長: 2500mm 控制器: 280×290×150mm |
1 KG |
|
GDS-50A |
50A |
1N2C |
DC 160V |
|||
|
GDS-50A |
50A |
1N3C |
DC 160V |
|||
|
GDS-50A |
50A |
1N4C |
DC 160V |
5.5 KG |
||
|
SGDS-50A |
50A |
N×N / N×C |
DC 160V |
訂製品 |
|
|
