可傾式永磁盤
型號 :
GLU

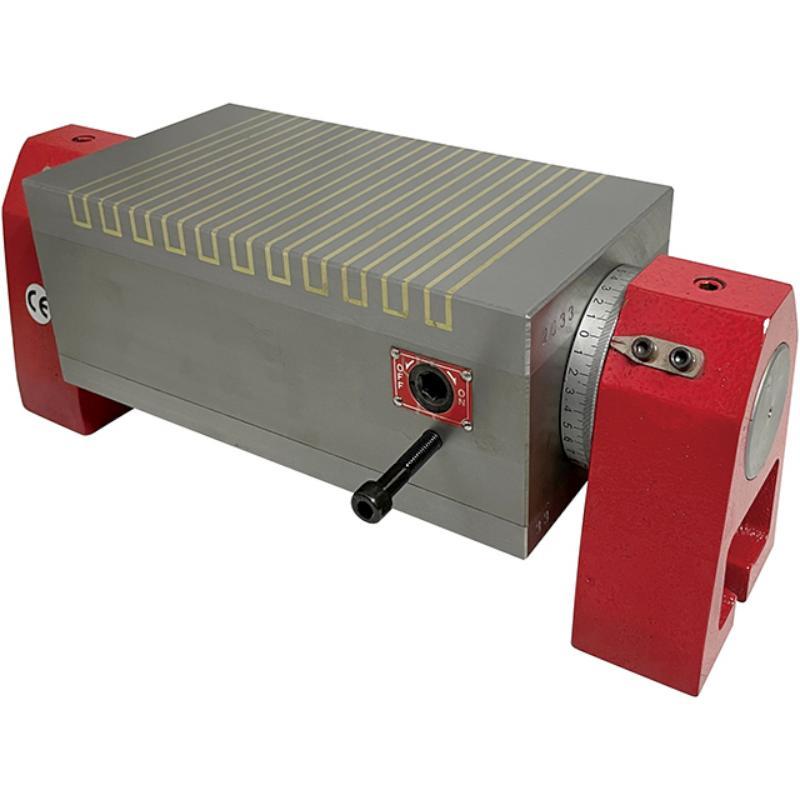

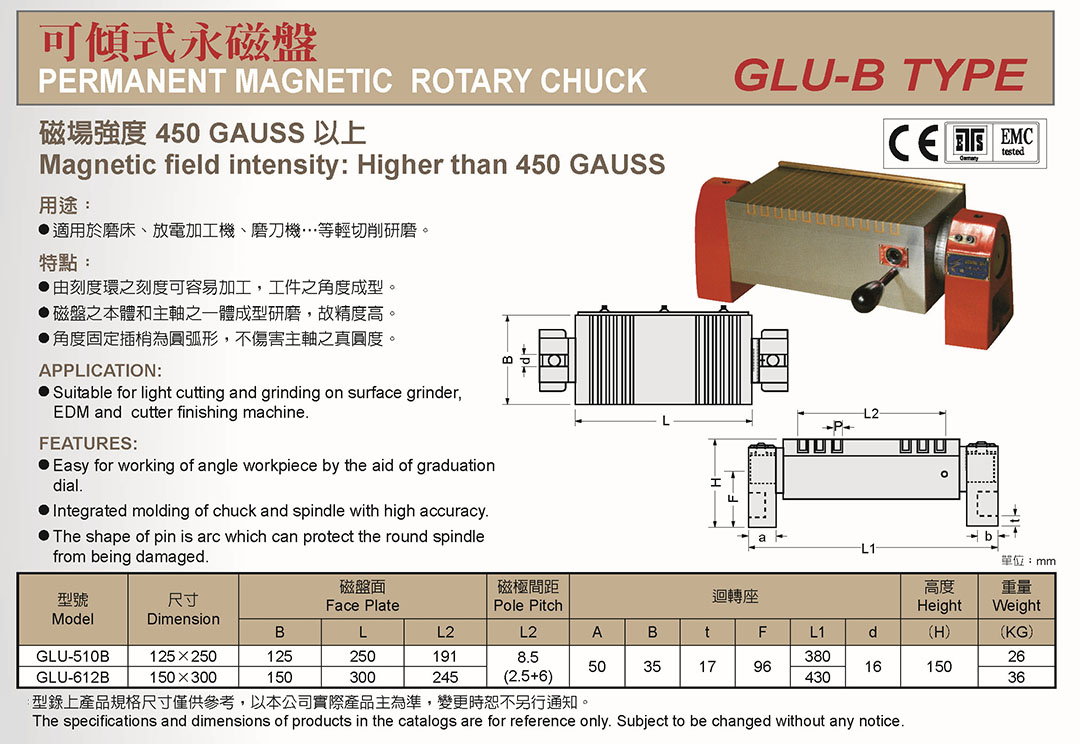

可傾式永磁盤 Permanent Magnetic Rotary Chuck
- 迴轉型永磁盤
用途：
● 適用於磨床、放電加工機、磨刀機…等輕切削研磨。
特點﹕
● 由刻度環之刻度可容易加工，工件之角度成型。
● 磁盤之本體和主軸之一體成型研磨，故精度高。
● 角度固定插梢為圓弧形，不傷害主軸之真圓度。
● 適用於磨床、放電加工機、磨刀機…等輕切削研磨。
特點﹕
● 由刻度環之刻度可容易加工，工件之角度成型。
● 磁盤之本體和主軸之一體成型研磨，故精度高。
● 角度固定插梢為圓弧形，不傷害主軸之真圓度。

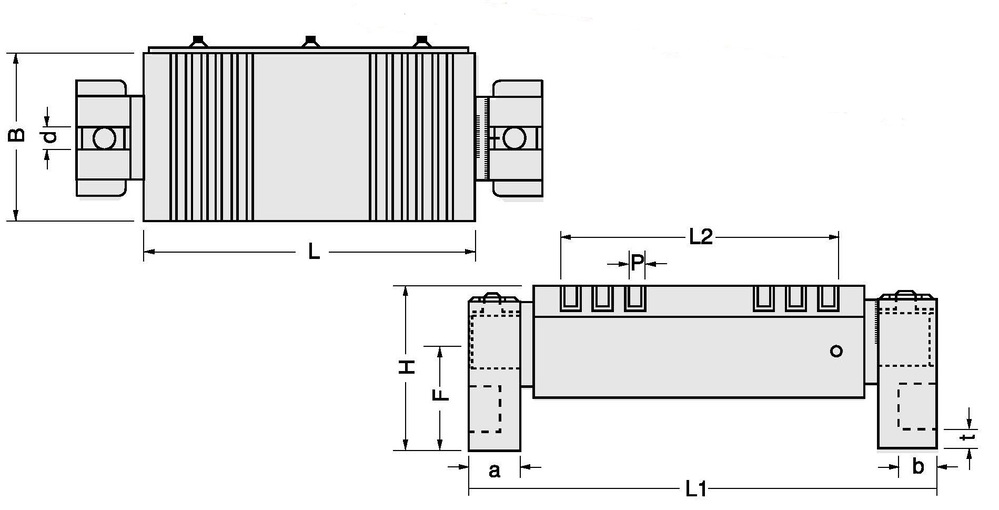

單位：mm
|
型號 |
尺寸 |
磁盤面 |
磁極間距 |
迴轉座 |
高度 |
重量 |
|||||||
|
B |
L |
L2 |
L2 |
A |
B |
t |
F |
L1 |
d |
(H) |
(KG) |
||
|
GLU-510B |
125×250 |
125 |
250 |
191 |
8.5 (2.5+6) |
50 |
35 |
17 |
96 |
380 |
16 |
150 |
26 |
|
GLU-612B |
150×300 |
150 |
300 |
245 |
430 |
36 |
|||||||
