三角級枕CK-SB

型號 : CK-SB

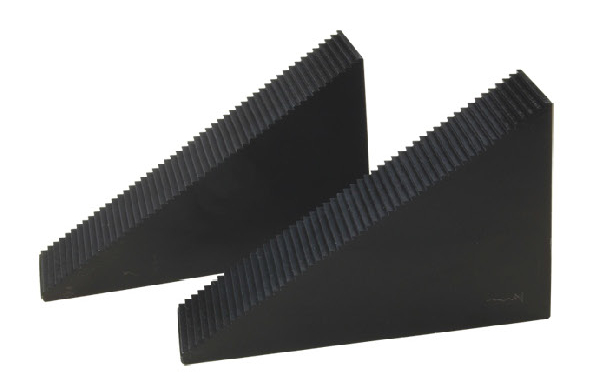

三角級枕  CK-SB  Step block



 三角級枕 CK-SB Step block


  • 用途: 匹配各式壓板使用,可以依工件高度適度調整級枕互相堆疊的位置
  • 材質;S45C,表面染黑皮膜處理
  • 熱處理硬度:HRC32±5°
  • 產品規格:
    3/8S 3/8M 3/8L (
    厚度 25mm)
    1/2S 1/2M 1/2L (
    厚度 32mm)
    3/4S 3/4M 3/4L
    厚度 38mm)
    1S 1M 1L (
    厚度 50mm)


三角級枕 CK-SB Step blockimage002.jpg


Order no.

Model

A

B

C

SB-53031

3/8S

19

30

25

SB-53032

3/8M

29

47

25

SB-53033

3/8L

59

97

25

SB-54041

1/2S

19

30

32

SB-54042

1/2M

27

45

32

SB-54043

1/2L

59

97

32

SB-56061

3/4S

38

59

38

SB-56062

3/4M

61

97

38

SB-56063

3/4L

88

140

38

SB-58081

1S

37

63

50

SB-58082

1M

59

98

50

SB-58083

1L

81

140

50




Order no.

Model

A

B

C

SB-53031

3/8S

19

30

25

SB-53032

3/8M

29

47

25

SB-53033

3/8L

59

97

25

SB-54041

1/2S

19

30

32

SB-54042

1/2M

27

45

32

SB-54043

1/2L

59

97

32

SB-56061

3/4S

38

59

38

SB-56062

3/4M

61

97

38

SB-56063

3/4L

88

140

38

SB-58081

1S

37

63

50

SB-58082

1M

59

98

50

SB-58083

1L

81

140

50
