Edge Finder 尋邊器    定位器

3D 尋邊器 /    偏心式尋邊器 ( 機械式尋邊器) /    光電式尋邊器

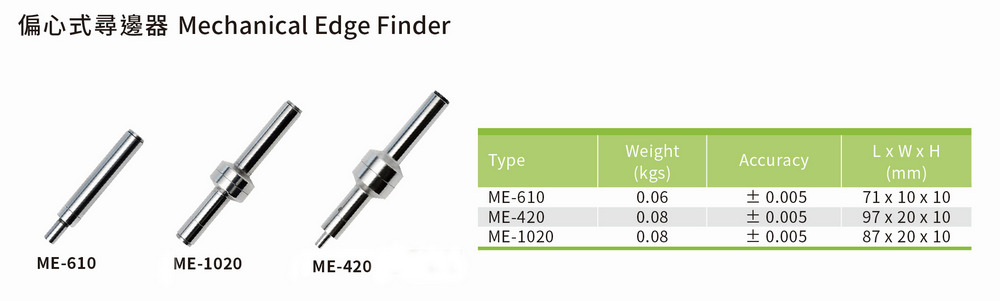

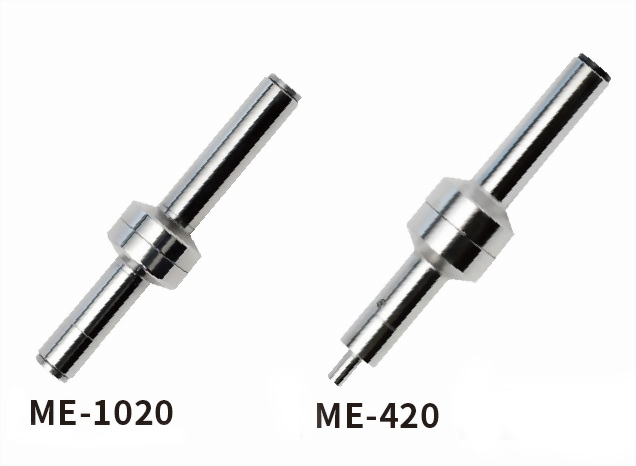

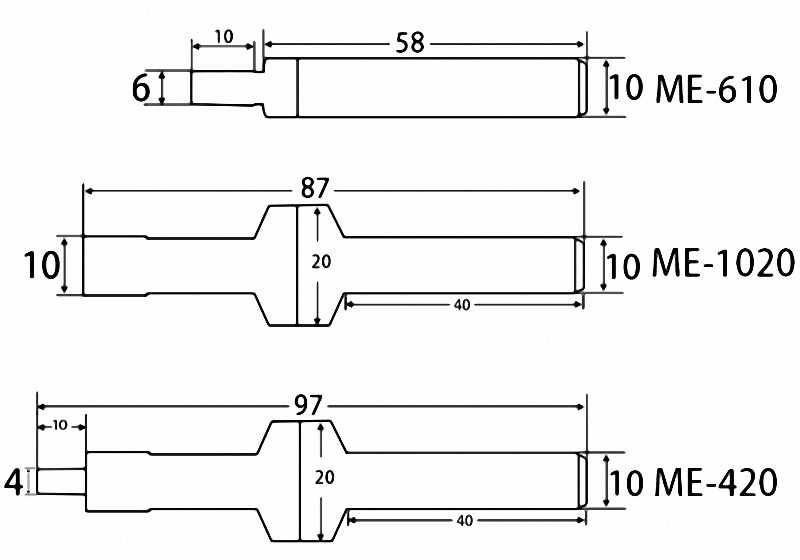

ME-610   ME-420   ME-1020

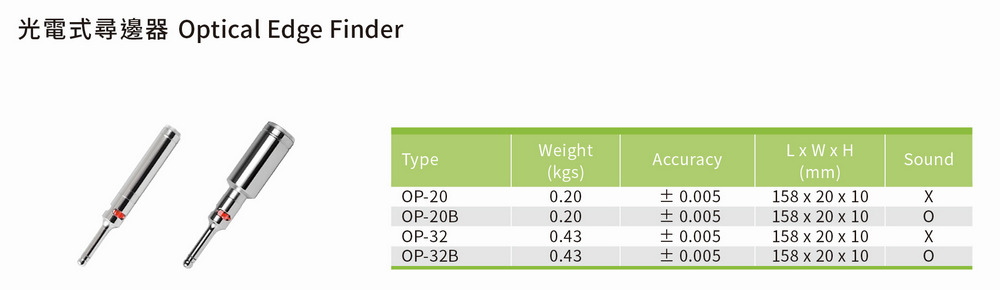

OP-20    OP-20B   OP-32    OP32B

偏心式尋邊器  使用方法：

建議使用600~800rpm的速度來轉動.

手輪調成 步進 來靠近加工物件,

緩慢移動到碰觸物品邊, 使得尋邊器測定端子不再振動, 如同靜止狀態,

再以更細微的移動碰觸, 尋邊器測定端子就會滑開,

在開始滑開起點就是所要尋求的基準位置.

加工物件本身的位置再加上尋邊器測定端子的半徑,

就會是座標位置。

光電尋邊器

**本儀器不可迴轉使用,(主軸不能轉動)

使用方式:

1.          使用光電尋邊器手輪請調成mu前進加工物件

2.          接觸物件亮燈後手輪轉退回

3.          不亮的點就是所要尋求的基準位置

以上動作請重覆多做幾回以求精確
