齒輪式自動攻牙機
齒輪式自動攻牙機

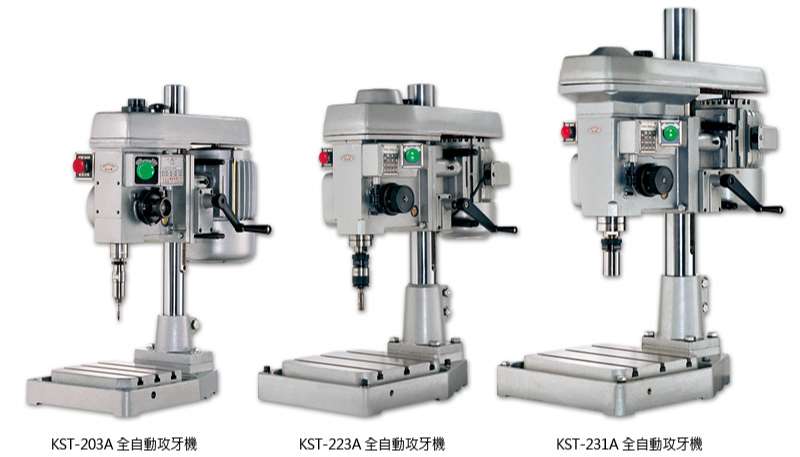

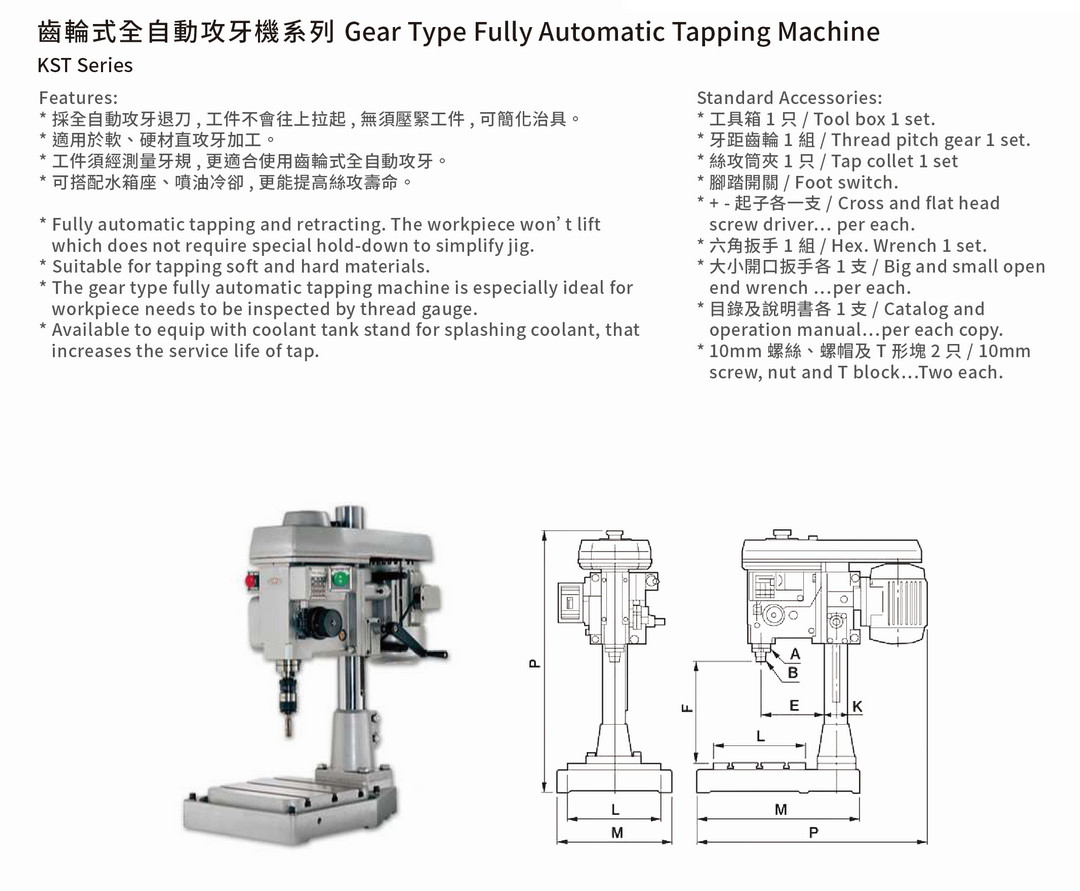

機械特性
- 採全自動攻牙退刀，工件不會往上拉起，無須壓緊工件，可簡化治具。
- 適用於軟、硬材質攻牙加工。
- 工件須經測量牙規，更適合使用齒輪式全自動攻牙機。
- 可搭配水箱座、噴油冷卻，更能提高絲攻壽命。

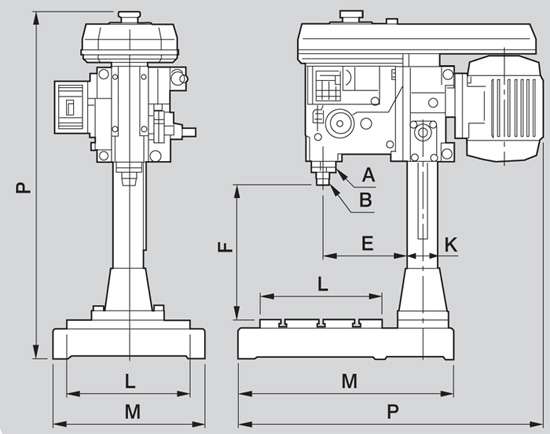

單位 : mm
|
|

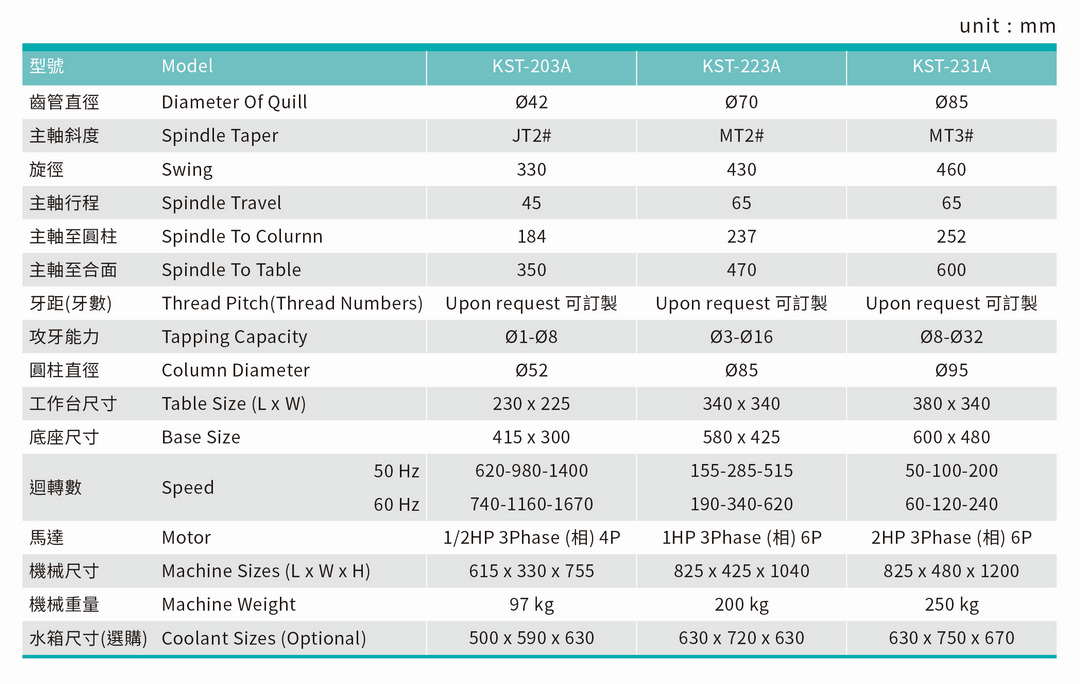

型式 |
KST-203A |
KST-223A |
KST-231A |
|
A |
齒管直徑 |
Ø42 |
Ø70 |
Ø85 |
|
B |
主軸斜度 |
JT 2# |
MT 2# |
MT 3# |
|
C |
旋徑 |
330 |
430 |
460 |
|
D |
主軸行程 |
45 |
65 |
65 |
|
E |
主軸至圓柱 |
184 |
237 |
252 |
|
F |
主軸至台面 |
350 |
470 |
600 |
|
G |
牙距(牙數) |
均可訂製 |
均可訂製 |
均可訂製 |
|
H |
攻牙能力 |
Ø1-Ø8 |
Ø3-Ø16 |
Ø8-Ø32 |
|
K |
圓柱直徑 |
Ø52 |
Ø85 |
Ø95 |
|
L |
工作台尺寸 |
230x225 |
340x340 |
380x340 |
|
M |
底座尺寸 |
415x300 |
580x425 |
600x480 |
|
N |
回轉速 50Hz |
620-980-1400 |
155-285-515 |
50-100-200 |
|
|
回轉速 60Hz |
740-1160-1670 |
190-340-620 |
60-120-240 |
|
O |
馬達 |
1/2 HP-3 phase 4P |
1 HP-3 phase 6P |
2 HP-3 phase 6P |
|
P |
機械尺寸 |
615x330x755 |
825x425x1040 |
825x480x1200 |
|
Q |
機械重量 |
97kg |
200kg |
250kg |
|
|
水箱選購尺寸 |
500x590x630 |
630x720x630 |
630x750x670 |
以上各式機械，皆不含六角筒夾 及夾頭等配件。
