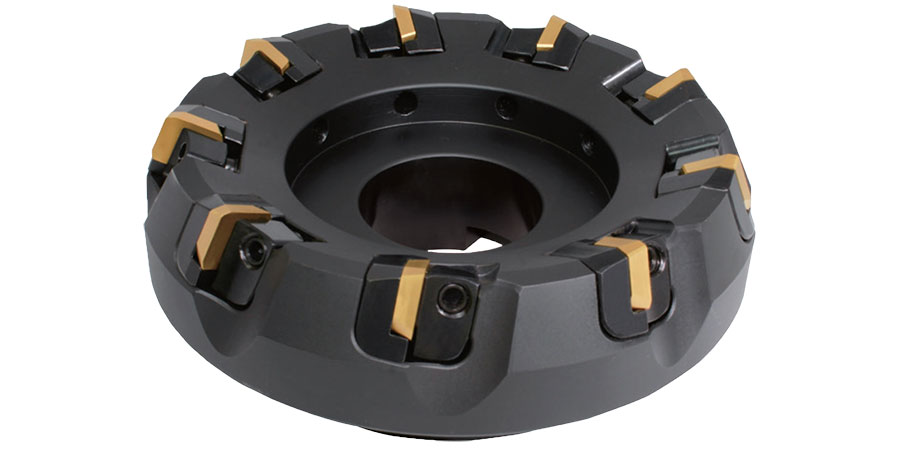

捨棄式可替換刀片平面銑刀盤
型號 :
DPG
捨棄式可替換刀片平面銑刀盤
替換刀片平面銑刀盤刀體採用高級合金鋼材質，經高溫熱處理，鋼性佳。適合選用不同鍍層刀片，加工各類被加工材質。加工磨損的刀片，經修磨再生更換刀片座再使用，如反覆使用次數最多達16次，刀片4個刃角，故每個刀片利用64次，大幅度隆低加工成本。

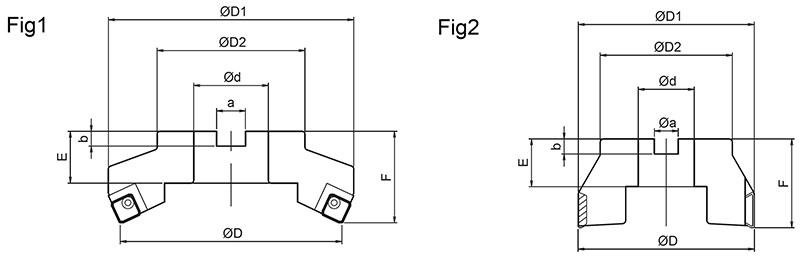

| 產品編號 | 圖面 | 刀具規格 | 尺寸 (MM) | 刃數 | 重量 (KG) | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| R | L | ØD | ØD1 | ØD2 | F | Ød | a | b | E | ||||
| DPG 25100 R/L | Fig2 | ○ | 100 | 99.8 | 75 | 50.3 | 31.75 | 13.5 | 8.5 | 27 | 5 | 1.5 | |
| DPG 25125 R/L | Fig1 | ○ | 125 | 141 | 75 | 60 | 38.1 | 16.5 | 6 | 37.7 | 6 | 6.3 | |
| DPG 25150 R/L | ○ | 150 | 166 | 120 | 60.5 | 50.8 | 19.5 | 10 | 35 | 9 | |||
| DPG 25200 R/L | ○ | 200 | 220 | 130 | 60.5 | 47.625 | 25.6 | 13.5 | 38 | 11 | |||
| DPG 25250 R/L | ○ | 250 | 275 | 200 | 70.5 | 47.625 | 25.6 | 13.5 | 52 | 13 | |||
| DPG 25300 R/L | ○ | 300 | 311.6 | 240 | 70.5 | 47.625 | 25.6 | 13.5 | 52 |
16 |
|||
