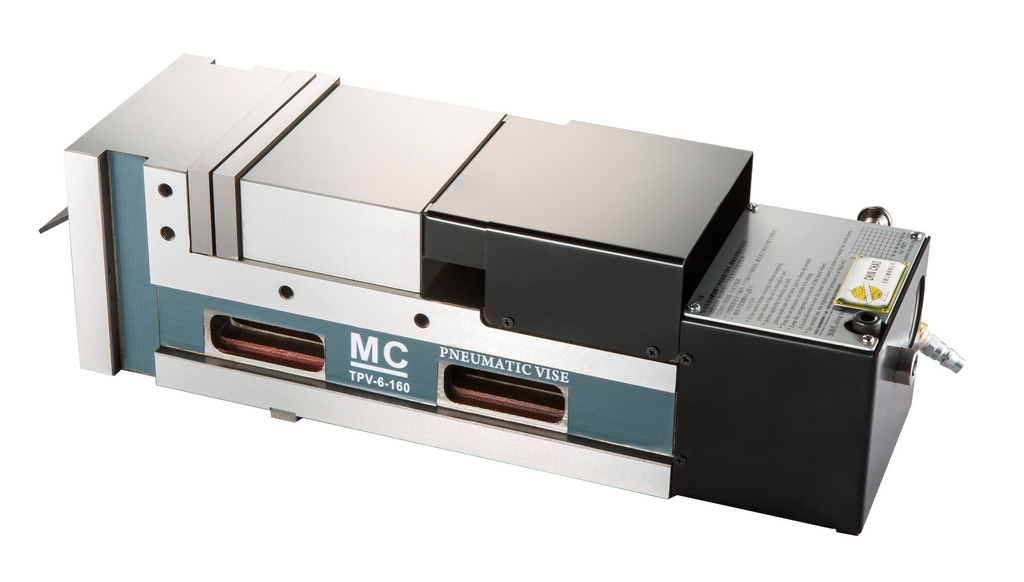

MC空油壓精密快速虎鉗 TPV

型號 : TPV

MC空油壓精密快速虎鉗 TPV

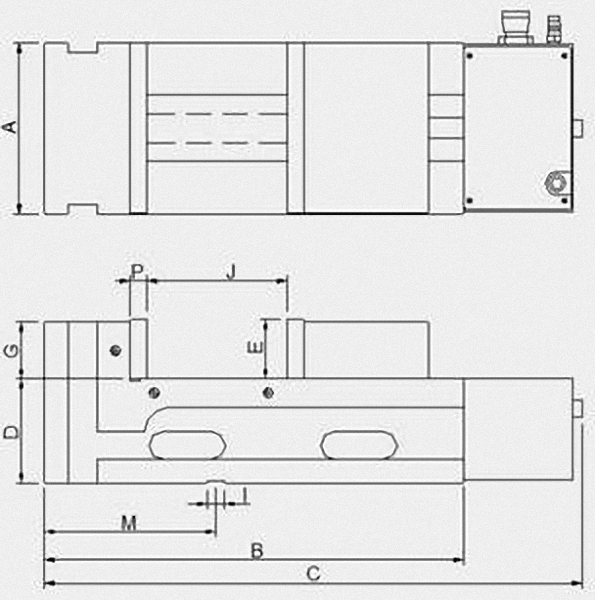

MODEL

A

B

C

D

E

G

I

M

P

J

Clamping force

kgf

weight

K G

TPV-4''-100

100

320

435

100

48

45

16

145

15

100

3200

29

TPV-5”-150

130

380

505

105

55

52

18

145

15

150

6000

40

TPV-6”-160

160

400

525

105

58

55

18

145

15

160

6000

50

TPV-6”-250

160

490

615

105

58

55

18

145

15

250

6000

55

TPV-7”-200

180

460

585

110

63

60

18

180

18

200

9000

72

TPV-8”-200

200

470

595

110

63

60

18

180

18

200

9000

80

TPV-8”300

200

570

695

110

63

60

18

180

18

300

9000

90



特點:

Ø          可快速夾持及解除

本虎鉗原理是採用往復式空壓馬達,以氣壓連續推動油路方式,來達成自動化。

Ø          超高夾持力

空壓源8kg/cm2之低壓源,即可達9000kgf之超高夾持力。

Ø          自動尋找最高空壓源

當銅鋁類產品輕加工或鑄鐵類初坯重切削時。用調壓器設定在所需壓力,也不會因空壓源在低點而失壓,而且有自動補壓及穩壓之功能,以確保工件之夾持。

Ø          人性化設計

只需手動開關控制虎鉗開關,開關速度只需1.5秒,夾持安全距離為8mm,可防止操作時夾傷之問題,也可搭配自動化無人生產系統來做特殊設計(可搭配電控閥或經由機台之控制器操作)

Ø          立、側、臥三用

虎鉗定寸規格,本體六面磨光並預留壓板槽,不需治具板,即可直立加工。

Ø          超高材質

虎鉗本體材質採用高延展性之球狀石墨鑄鐵(FCD600)一體成型設計,兩側滑軌經硬化熱處理(HRC45 °) ,確保高精度、高耐磨、高抗張力。

Ø          內藏角固下壓結構

角固半圓球可產生角固下鎖之力,可消除鉗口板上浮和工件傾斜。
