永磁式磁力工作塊
永磁式磁力工作塊 Magnetic Block Unit

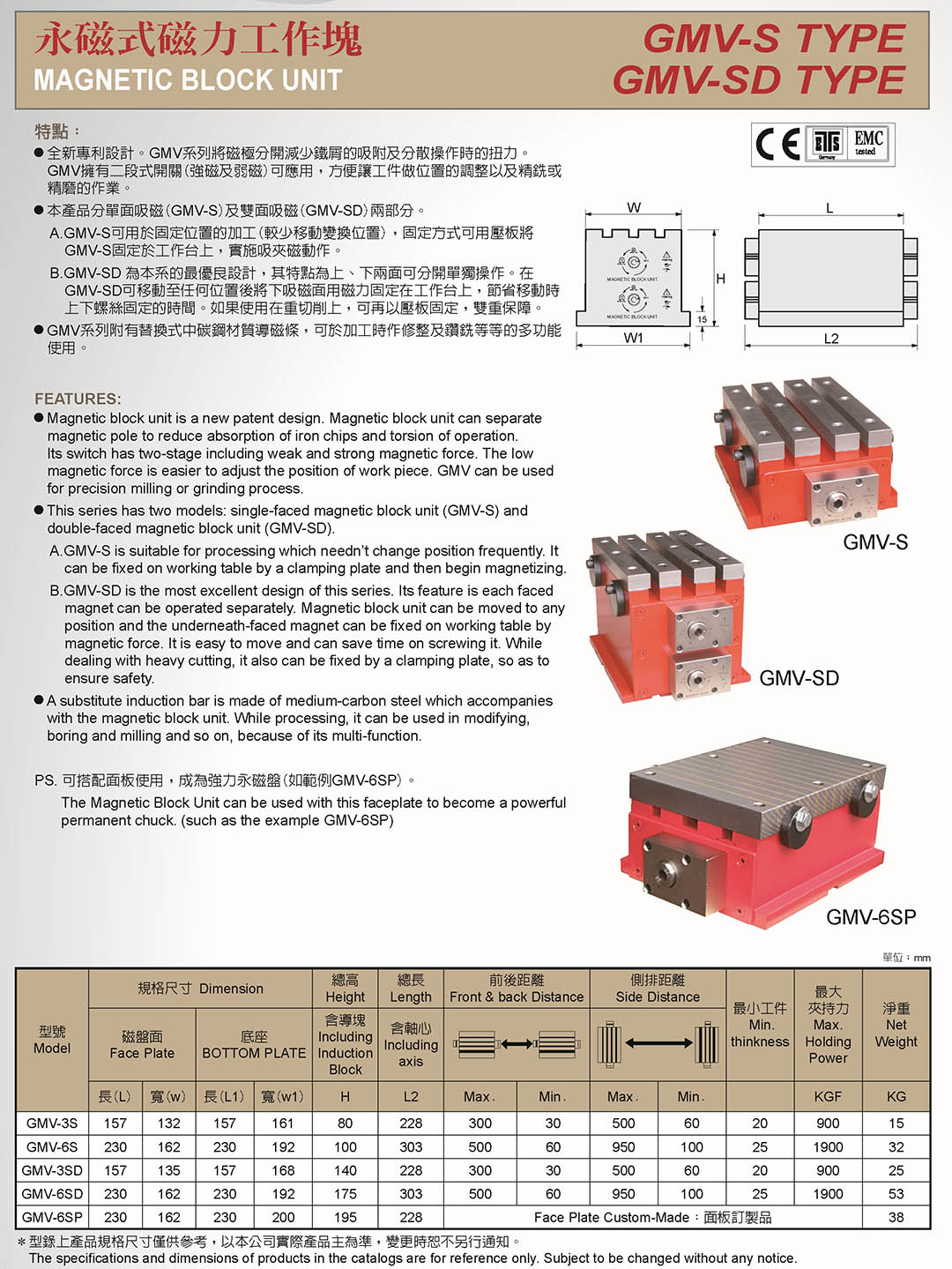

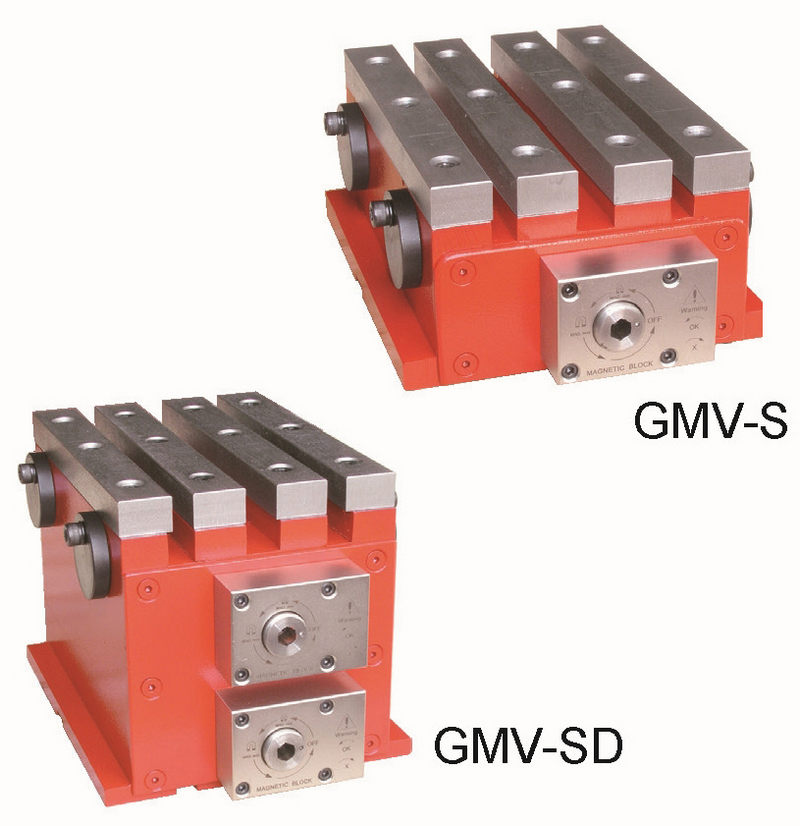

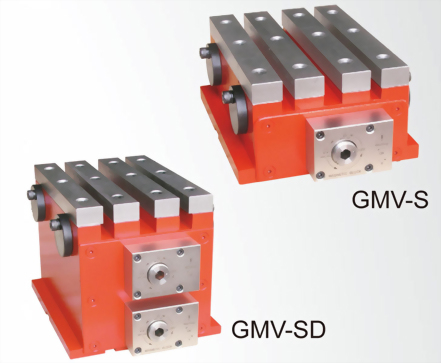

● 本產品分單面吸磁(GMV-S)及雙面吸磁(GMV-SD)兩部分。
A.GMV-S可用於固定位置的加工(較少移動變換位置)，固定方式可用壓板將GMV-S 固定於工作台上，實施吸夾磁動作。
B.GMV-SD 為本系的最優良設計，其特點為上、下兩面可分開單獨操作。在GMV-SD可移動至任何位置後將下吸磁面用磁力固定在工作台上，節省移動時上下螺絲固定的時間。如果使用在重切削上，可再以壓板固定，雙重保障。
● GMV系列附有替換式中碳鋼材質導磁條，可於加工時作修整及鑽銑等等的多功能使用。
PS. 可搭配面板使用，成為強力永磁盤
|
型號 |
規格尺寸 |
總高 |
總長 |
前後距離 |
側排距離 |
最小工件 |
最 大 夾持力 |
淨重 |
|||||
|
磁盤面 |
底座 |
含導塊 |
含軸心 |
|
|
||||||||
|
長(L) |
寬(w) |
長(L1) |
寬(w1) |
H |
L2 |
Max. |
Min. |
Max. |
Min. |
|
KGF |
KG |
|
|
GMV-3S |
157 |
132 |
157 |
161 |
80 |
228 |
300 |
30 |
500 |
60 |
20 |
900 |
15 |
|
GMV-6S |
230 |
162 |
230 |
192 |
100 |
303 |
500 |
60 |
950 |
100 |
25 |
1900 |
32 |
|
GMV-3SD |
157 |
135 |
157 |
168 |
140 |
228 |
300 |
30 |
500 |
60 |
20 |
900 |
25 |
|
GMV-6SD |
230 |
162 |
230 |
192 |
175 |
303 |
500 |
60 |
950 |
100 |
25 |
1900 |
53 |
|
GMV-6SP |
230 |
162 |
230 |
200 |
195 |
228 |
面板訂製品 |
38 |
|||||
