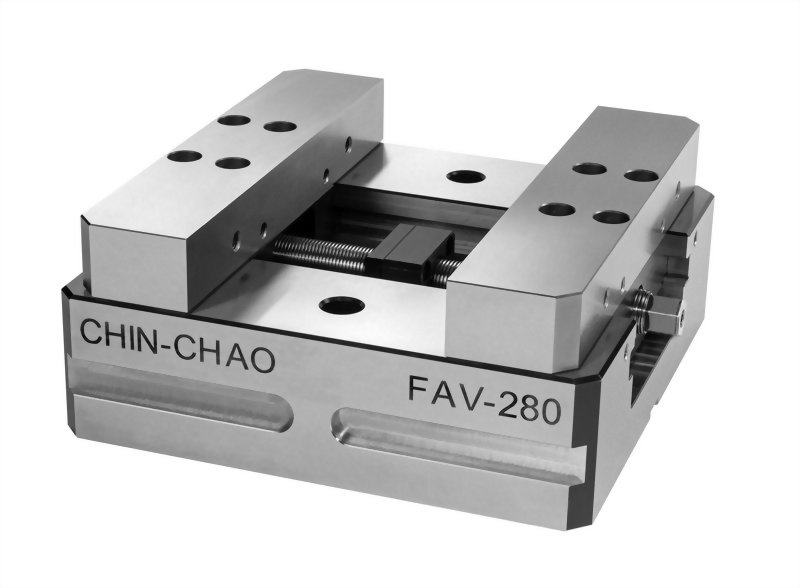

大開口五軸虎鉗 FAV-220 & FAV-280
型號 :
FAV-220 FAV-280
大開口五軸虎鉗 FAV-220 & FAV-280
|

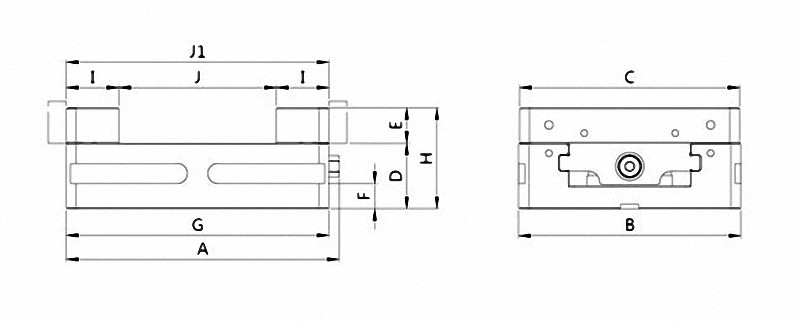

MODEL |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
J1 |
夾持力 |
淨重 |
|
FAV-220 |
270 |
220 |
218 |
65 |
35 |
25 |
260 |
100 |
52 |
156 |
260 |
2,000kgf |
32kgs |
|
FAV-280 |
290 |
280 |
278 |
80 |
40 |
25 |
280 |
120 |
62 |
156 |
280 |
2,500kgf |
50kgs |
- Ø 同動求心夾持虎鉗，重複夾持定位精度高(可達0.015mm)，適用於精密四、五軸CNC工具機、分度盤，或精密立 / 臥式綜合銑切削加工中心機之精密加工使用。
-
Ø 大開口設計,可夾持較大之工件(須配合較大盤面使用)
- Ø 虎鉗本體及零件採高級合金鋼製作，並經高品質調質及硬化熱處理具高強度、高耐磨、高抗張力之特性。本虎鉗經各道精密加工及研磨處理，虎鉗基準面及夾持面精度高。
- Ø 螺桿經調質及高週波處理後可提升螺桿的強度及耐磨度。
- Ø 鉗口熱處理硬度為HRC45°，可夾持HRC40°以下的高硬度材質。
- Ø 移動塊增加虎口孔位設計，可快速更換或增加所需鉗口(虎口板)，符合不同加工物件之夾持需求，使夾持工件更為多樣及靈活。
- Ø 本虎鉗可用2種不同夾持方式(J~J1)各種加工方式及工件大小，提供靈活的夾持方式。
- Ø 本虎鉗可使用壓板及定位鍵，可搭配連接盤或直接在工作檯面上固定後即可使用，可節省使用採購成本。
- Ø 虎鉗之本體高度皆有定寸規格（D），可多台同時使用。
