精密鑽孔機

型號 : KSD

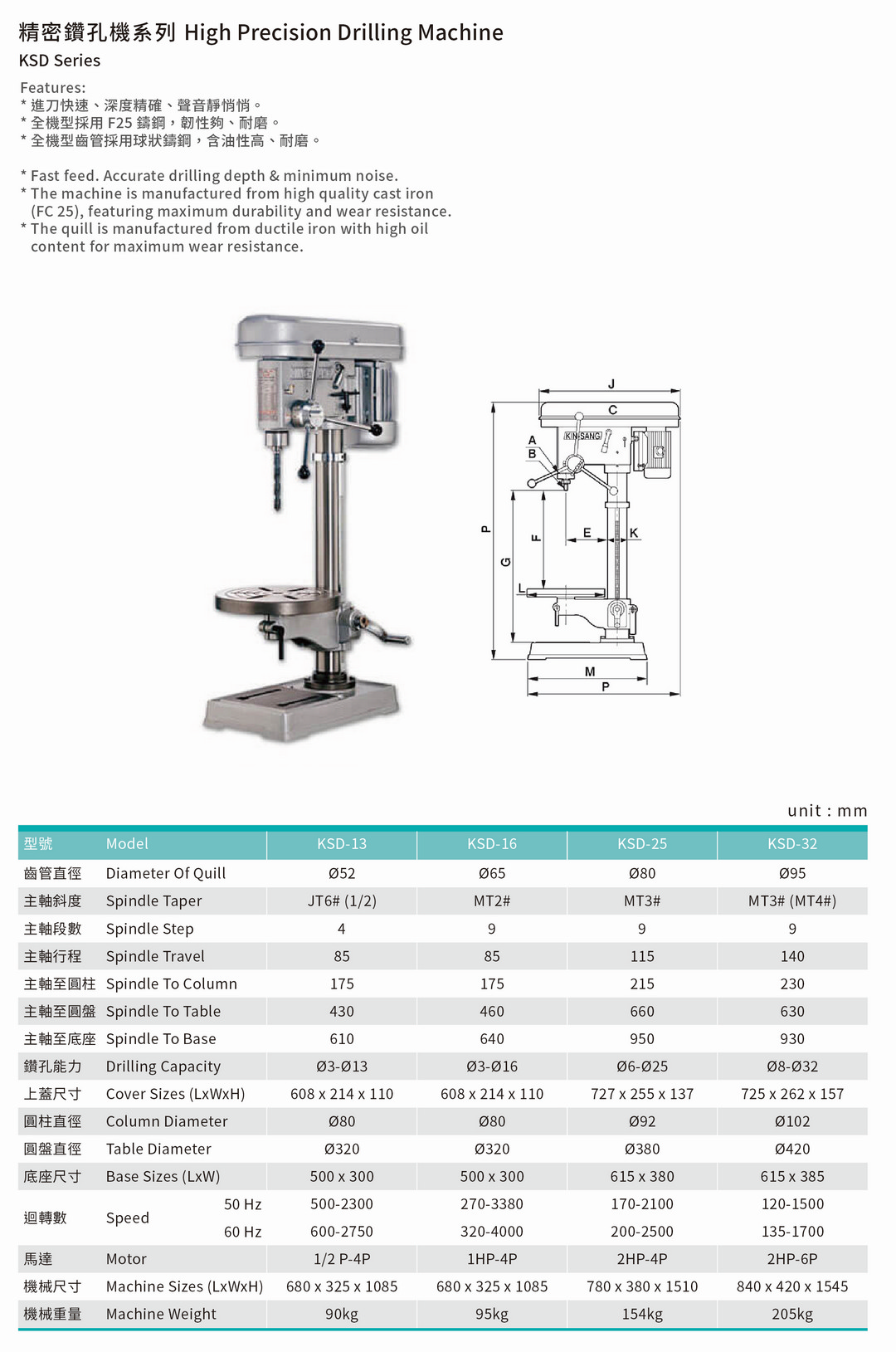

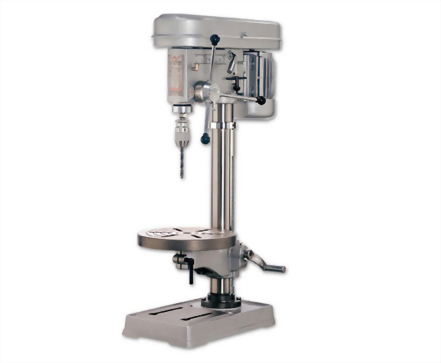

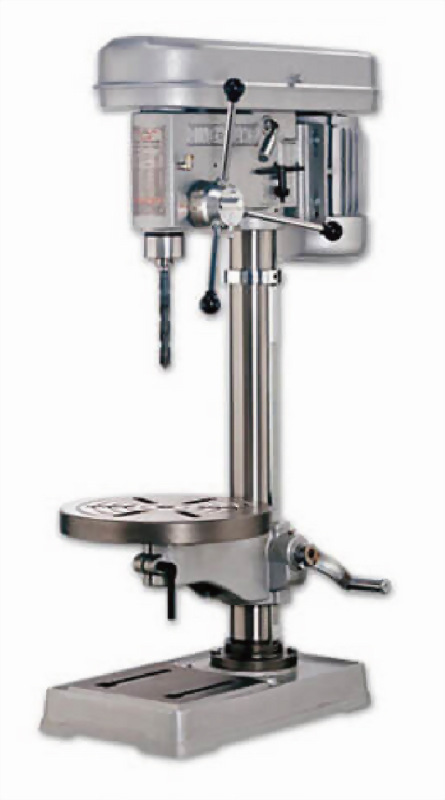

精密鑽孔機 High Precision Drilling machine

精密鑽孔機 High Precision Drilling machine

KSD-13 1/2" 鑽床  KSD-16 5/8" 鑽床

KSD-25 1" 鑽床    KSD-32 1-1/4" 鑽床



機械特性

  • 進刀快速,深度精確,聲音靜悄悄。
  • 全機型採用FC25鑄鋼,韌性夠,耐磨。
  • 全機型齒管採用球狀鑄鋼,含油性高,耐磨。

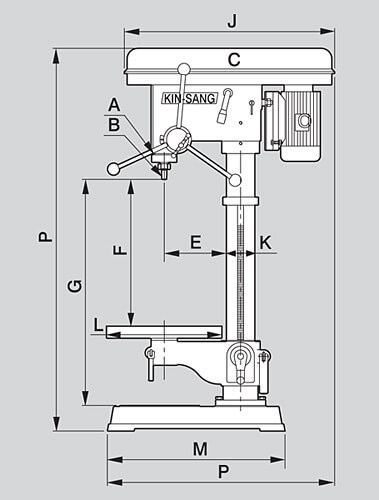

單位 : mm



型式

KSD-13

KSD-16

KSD-25

KSD-32

A

齒管直徑

Ø52

Ø65

Ø80

Ø95

B

主軸斜度

JT 6# (1/2)

MT 2#

MT 3#

MT 3# (MT 4#)

C

主軸段數

4

9

9

9

D

主軸行程

85

85

115

140

E

主軸至圓柱

175

175

215

230

F

主軸至圓盤

430

460

660

630

G

主軸至底座

610

640

950

930

H

鑽孔能力

Ø3-Ø13

Ø3-Ø16

Ø6-Ø25

Ø8-Ø32

J

上蓋尺寸

608x214x110

608x214x110

727x255x137

725x262x157

K

圓柱直徑

Ø80

Ø80

Ø92

Ø102

L

圓盤直徑

Ø320

Ø320

Ø380

Ø420

M

底座尺寸

500x300

500x300

615x380

615x385

N

回轉速 50Hz

500-2300

270-3380

170-2100

120-1500



回轉速 60Hz

600-2750

320-4000

200-2500

135-1700

O

馬達

1/2; 1(HP)

1/2; 1(HP)

1; 2(HP)

2(HP)

P

機械尺寸

680x325x1085

680x325x1085

780x380x1510

840x420x1545

Q

機械重量

90kg

95kg

154kg

205kg

以上各式機械,皆不含六角筒夾 及夾頭等配件
